チャック用アタッチメント

スライド金具

問い合わせをする
スライドレ金具のアイコン|株式会社ハーモ

スライド金具 SMAシリーズ

SMAシリーズ A-1

RoHS対応について

電気、電子機器に対する特定有害物質の使用制限に関するEUの指令で、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの6種類の使用を2006年7月1日より原則として全廃、削滅することを目的にしたものです。

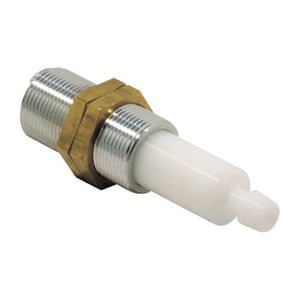

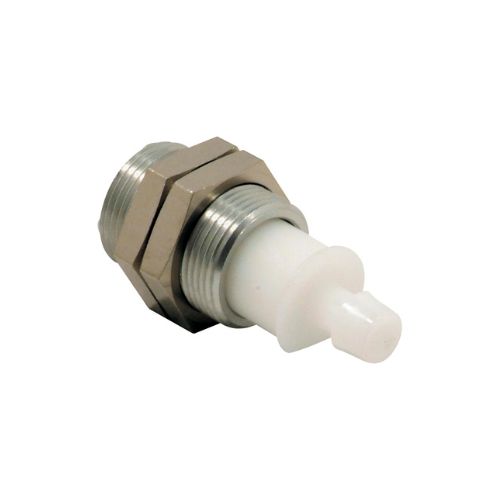

SMA-1 (1)
SMA-1
  • ストローク 10
  • 重量 16g
  • 材質    POM
スライド金具|SMA2-15|株式会社ハーモ
SMA-1-15
  • ストローク 15
  • 重量 18.4g
  • 材質    POM
スライドレ金具SMA-1-20|株式会社ハーモ
SMA-1-20
  • ストローク 20
  • 重量 20.3g
  • 材質    POM
スライドレ金具SMA-1-25|株式会社ハーモ
SMA-1-25
  • ストローク 25
  • 重量 20.3g
  • 材質    POM
スライドレ金具SMA-1-25|株式会社ハーモ
SMA-1-30
  • ストローク 30
  • 重量 24.6g
  • 材質    POM

SMAシリーズ A-2

RoHS対応について

電気、電子機器に対する特定有害物質の使用制限に関するEUの指令で、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの6種類の使用を2006年7月1日より原則として全廃、削滅することを目的にしたものです。

スライド金具|SMA2|株式会社ハーモ
SMA-2
  • ストローク 10
  • 重量 16g
  • 材質    POM
スライド金具|SMA2-15|株式会社ハーモ
SMA-2-15
  • ストローク 15
  • 重量 18g
  • 材質    POM
スライド金具|SMA2-20|株式会社ハーモ
SMA-2-20
  • ストローク 20
  • 重量 20.2g
  • 材質    POM
スライド金具|SMA2-25|株式会社ハーモ
SMA-2-25
  • ストローク 25
  • 重量 22.2g
  • 材質    POM
スライド金具|SMA2-30|株式会社ハーモ
SMA-2-30
  • ストローク 30
  • 重量 24.2g
  • 材質    POM

スライド金具 SMCシリーズ

SMC-1、SMC-2

スライド金具|SMC-1|株式会社ハーモ
SMC-1
  • ストローク 10
  • 重量 25g
スライド金具|SMC-2|株式会社ハーモ
SMC-2
  • ストローク 10
  • 重量 25g

固定金具 SMDシリーズ

SMD-1、SMD-2

スライド金具|SMD-1|株式会社ハーモ
SMD-1
  • 重量 11g
スライド金具|SMD-2|株式会社ハーモ
SMD-2
  • 重量 11g

角度調整金具

SMA-1、SMA-2用 角度調整金具Assy

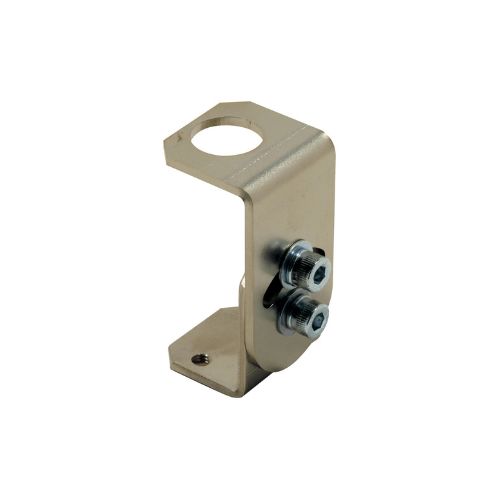

SMA9000|角度調整金具L Assy (1)
角度調整金具L Assy
  • 部品コード SMA9001
  • 質量 71g
  • 材質 SPCC

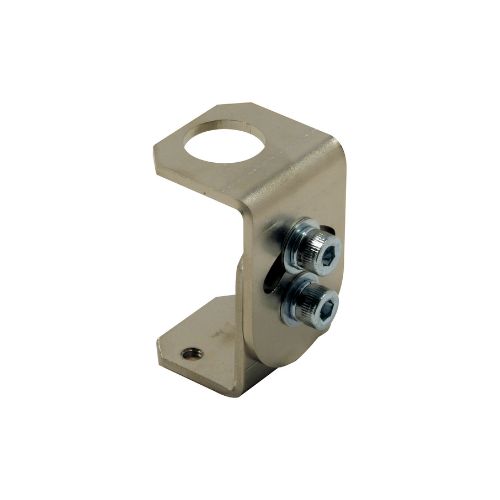

SMA9001|角度調整金具S Assy
角度調整金具S Assy
  • 部品コード SMA9001
  • 質量 66g
  • 材質 SPCC

SMA用角度調整金具

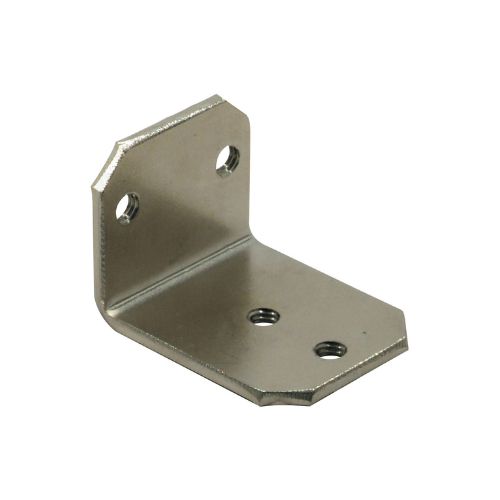

SMA用 角度調整 金具B
SMA用角度調整金具B
  • 部品コード SMAKB SMAKL SMAKS
  • 質量 30g 34g 29g
  • 材質 SPCC SPCC SPCC

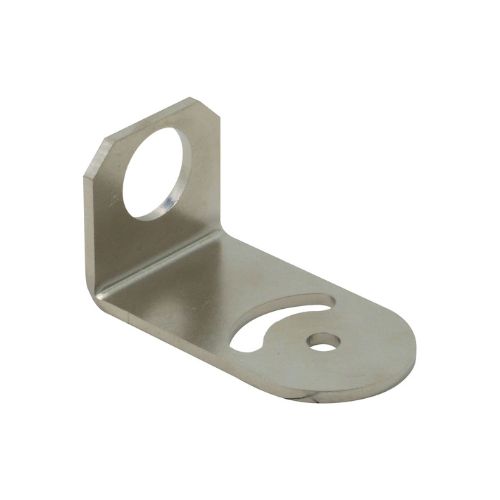

SMA用角度調整金具L
SMA用角度調整金具L
  • 部品コード SMAKL
  • 質量 34g
  • 材質 SPCC

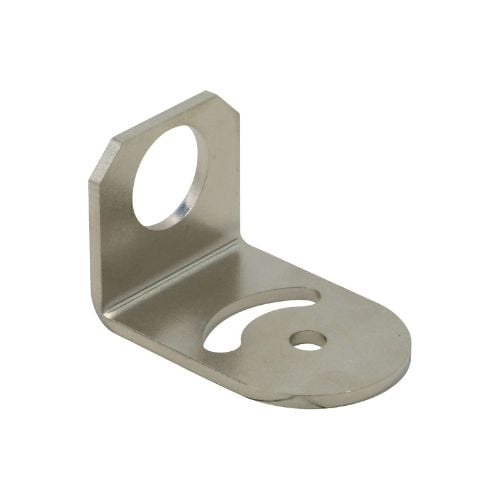

SMA用角度調整金具S
SMA用角度調整金具S
  • 部品コード SMAKS
  • 質量 29g
  • 材質 SPCC

HVタイプ(スプリングリターン・マグネットリターン)

約80通りのセットをご用意

  • 従来の吸着用スライド金具(ホルダサイズM16)に加えて、より小さい製品の吸着に対応するように設計された『ホルダサイズM6タイプ』と『ホルダサイズM12タイプ』のスライド金具と、それに適応する吸着パットの一覧です
  • 様々なバリエーションをそろえるため、ストロークやスライドのリターン機構、吸着パッドに応じたアダプタ等の組み合わせを想定し、約80通りのセットをご用意しました

リターン機構について

スプリングリターンタイプ

従来のリターン方式です。ホルダー内にスプリングを配置し、スプリングの力を使って スライド金具の圧縮のリターンをさせるリーズナブルなタイプです

マグネットリターンタイプ

スプリングリターンは、経年劣化とともにリターン力が弱くなることがありますが、マグ ネットの力を使ってリターンさせる本タイプは、半永久的にリターン力を維持します。 (スプリングメンテナンスフリー) ※磁力が生じるため、製品や二次加工機、金型においてはご注意ください。

回転防止タイプについて

一般タイプは製品1個につき1個のスライド金具で吸着させた場合、回転してしまう場合がありますが、本タイプは回転防止機構がついているため、吸着した状態をキープして回転することがありません。

スライド金具の系統図

スライド金具の系統図|株式会社ハーモ
