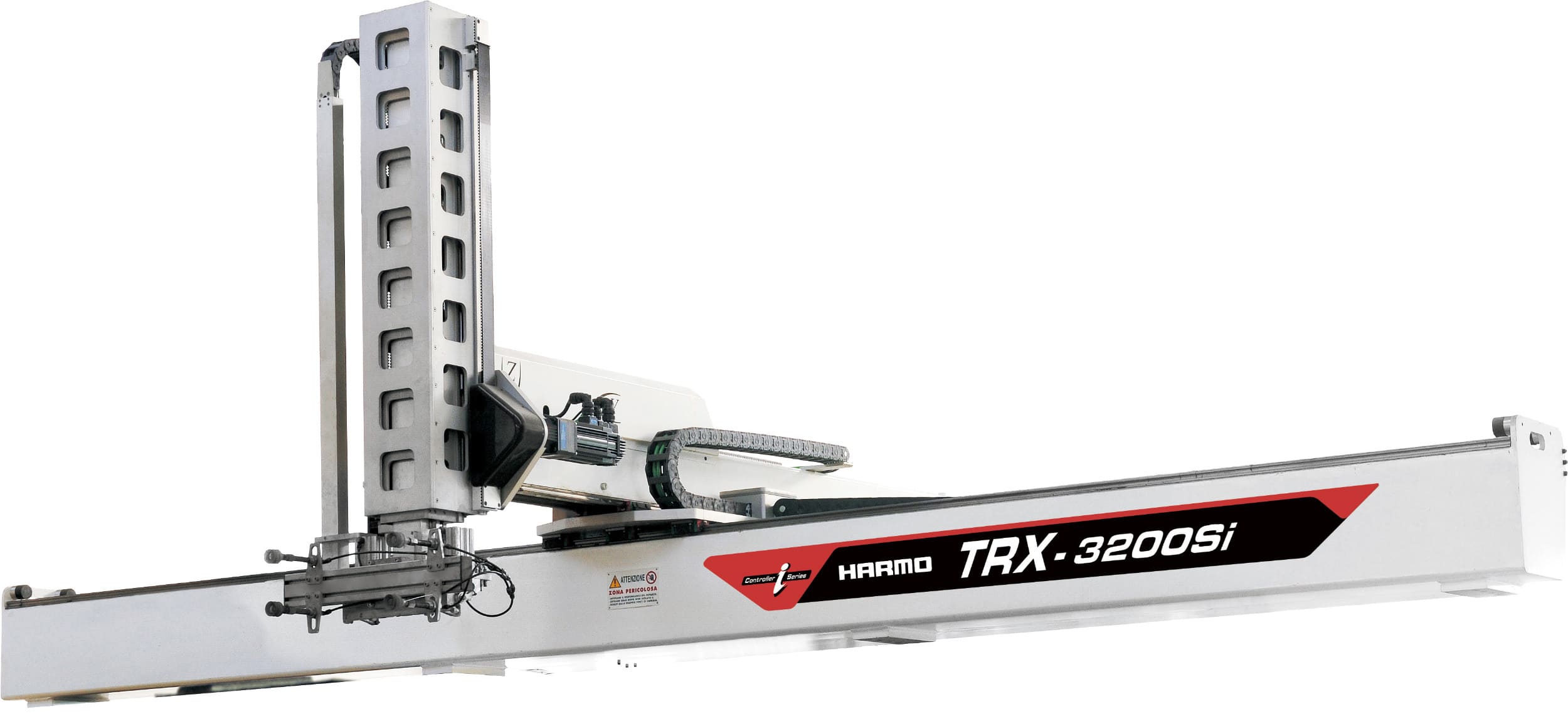

トラバースタイプ サーボモータ駆動取出ロボット

超大型仕様

TRX-2800/3200Si

超大型、1400〜2500ton、2プレート対応

取出ロボット|TRX-2800/3200Si|株式会社ハーモ

超大型仕様|トラバースタイプ サーボモータ駆動取出ロボット

TRX-2800/3200Si

超大型、1400〜2500ton、2プレート対応





  対象成形機
(ton)
可搬重量 対応プレート
(金型)
特徴1
TRX-2800Si 1400〜2500 60 2 超大型
TRX-3200Si 1400〜2500 60 2 超大型

可搬重量

60kg(アタッチメント含む)

対応コントローラ

HRS-1500

使いやすさ

  • 8.4型のXGA(1024×768)の高精彩液晶採用。26万色で鮮やかで見やすい
  • カラフルなLED表示で視認性もアップ
  • 画面の切り替わりや処理速度を飛躍的に向上させました
  • 持ちやすい形状かつ、軽量コンパクト
  • 押しやすい3ポジションイネーブルスイッチで手軽な操作と安全性を実現
  • 従来のRCAコントローラのメンブレンスイッチを継承した押しやすい手動操作スイッチ
  • スクロール&プッシュ。ハーモ独自のジョグダイヤルで操作もスピーディー



便利な機能

スマートプログラム

  • 便利なユーザープログラミング機能



スクリーンカスタマイズ

  • 自分好みの画面に編集できる
HRS-1500
{module_16663313099924={body={cat=[{item=[TRX-2800Si, TRX-3200Si], pdf_group=[{pdf=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/catalog/trx-2800-3200si.pdf, pdf_text=製品PDFはこちら}], product={}, rich_text=TRX-2800Si、TRX-3200Si, set={set20={set_item=[21.5, 21.5], set_title=最大所要電流(A)}, set10={set_item=[90(姿勢シリンダ2連・ラック&ピニオン駆動), 90(姿勢シリンダ2連・ラック&ピニオン駆動)], set_title=姿勢制御(°)}, set11={set_title=姿勢トルク(Nm)}, set12={set_item=[60, 60], set_title=最大可搬重量(kg)}, set13={set_item=[2 連(φ8mmチューブ), 2 連(φ8mmチューブ)], set_title=吸着回路(標準)}, set14={set_item=[2 連(φ4mmチューブ 2 本 / 回路), 2 連(φ4mmチューブ 2 本 / 回路)], set_title=製品チャック回路(標準)}, set15={set_item=[1 連(φ4mmチューブ 2 本 / 回路), 1 連(φ4mmチューブ 2 本 / 回路)], set_title=メインスプルグリップ回路}, set16={set_item=[三相 AC200V-220V ± 10%(50Hz/60Hz), 三相 AC200V-220V ± 10%(50Hz/60Hz)], set_title=電源(V)}, check=true, set17={set_title=制御方式}, set18={set_item=[4000, 4000], set_title=最大消費電力(W)}, set19={set_item=[6400, 6400], set_title=電源設備容量(VA)}, set1={set_item=[3 段昇降, 3 段昇降], set_title=上下軸}, set2={set_item=[4110(4610)(5110)(5610), 4110(4610)(5110)(5610)], set_title=X 軸(トラバース)(標準)(mm)}, set3={set_item=[2000(2500), 2000(2500)], set_title=Y 軸(キック)(標準)(mm)}, set4={set_item=[2800, 3160], set_title=Z 軸(メイン上下)(標準)(mm)}, set5={set_title=サブ前後ストローク(mm)}, set6={set_title=横走行ストローク(mm)}, set7={set_title=メイン待機位置(mm)}, set8={set_title=メイン最大前進位置(mm)}, set9={set_title=サブ最小寄せ付け位置(mm)}}}], module_id=88964301411}, css={}, child_css={}, id=module_16663313099924, name=module_16663313099924, type=module, order=28, label=製品区分(仕様), smart_type=null, styles={}, module_id=88964301411}, module_16626880577173={body={list=[超大型仕様, 1400〜2500ton, 2プレート対応, TRXシリーズ, 取り出しロボット]}, css={}, child_css={}, id=module_16626880577173, name=module_16626880577173, type=module, order=23, smart_type=null, styles={}}, module_16626181365475={body={module_id=84294488095, tag={id=86266171526, name=TRXシリーズ(超大型仕様), slug=trxシリーズ超大型仕様}}, css={}, child_css={}, id=module_16626181365475, name=module_16626181365475, type=module, order=33, label=製品情報リンク, smart_type=null, styles={}, module_id=84294488095}, module_166244587591913={body={group=[{img_and_text={description=

使いやすさ

  • 8.4型のXGA(1024×768)の高精彩液晶採用。26万色で鮮やかで見やすい
  • カラフルなLED表示で視認性もアップ
  • 画面の切り替わりや処理速度を飛躍的に向上させました
  • 持ちやすい形状かつ、軽量コンパクト
  • 押しやすい3ポジションイネーブルスイッチで手軽な操作と安全性を実現
  • 従来のRCAコントローラのメンブレンスイッチを継承した押しやすい手動操作スイッチ
  • スクロール&プッシュ。ハーモ独自のジョグダイヤルで操作もスピーディー



便利な機能

スマートプログラム

  • 便利なユーザープログラミング機能



スクリーンカスタマイズ

  • 自分好みの画面に編集できる
, img={alt=HRS-1500, height=476, loading=lazy, max_height=476, max_width=689, size_type=auto_custom_max, src=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/products2022/HRS-1500.jpg, width=689}}, link={link={no_follow=false, open_in_new_tab=true, url={content_id=null, href=https://www.injection-molding.jp/document/automate-the-packaging-process, type=EXTERNAL}}, link_text=}, title=対応コントローラ, title_mid=HRS-1500, title_sm=}]}, css={}, child_css={}, id=module_166244587591913, name=module_166244587591913, type=module, order=27, smart_type=null, styles={}}, module_16619243854505={body={cat=[{item=[対象成形機
(ton), 可搬重量, 対応プレート
(金型), 特徴1], product=[{product_item=[1400〜2500, 60, 2, 超大型], product_name=TRX-2800Si}, {product_item=[1400〜2500, 60, 2, 超大型], product_name=TRX-3200Si}], sub_title=}], rich_textarea=

TRX-2800/3200Si

超大型、1400〜2500ton、2プレート対応





, title=超大型仕様|トラバースタイプ サーボモータ駆動取出ロボット}, css={}, child_css={}, id=module_16619243854505, name=module_16619243854505, type=module, order=25, smart_type=null, styles={}}, module_16620854806895={body={group=[], richtext_area=

可搬重量

60kg(アタッチメント含む)

, title=}, css={}, child_css={}, id=module_16620854806895, name=module_16620854806895, type=module, order=26, smart_type=null, styles={}}, module_16663320255057={body={group=[{img_and_text={img={loading=lazy, size_type=auto, src=}}, link={link={no_follow=false, open_in_new_tab=false, url={content_id=null, href=, type=EXTERNAL}}}, title=標準仕様, two_column={left=
  • 製品チャック1回路
  • 吸着エゼクタ1回路
  • メインスプルチャック1回路
  • 多数個置き(4ポイント)
  • パレタイズ機能
  • 行き姿勢制御
  • 待機位置
  • 移動側/固定側切替
  • パス動作(サイクル短縮機能)
  • 段取り替え位置設定
  • 部品落下監視機能
  • 成形不良自動排出
  • 初期不良排出カウンタ
  • サンプリング動作
  • 自動運転中位置微調整機能
, right=
  • アンダーカット動作3点
  • 製品・スプル型内解放
  • ステップ確認運転
  • 内部金型メモリ
  • 言語切替機能(5ヶ国語)
  • スマートプログラム
  • スクリーンカスタマイズ
  • パスワード設定
  • 教示便利機能(教示送り機能、ポイント停止機能、数値設定機能)
  • 生産終了自動OFF
  • バックライト消灯機能
  • メンテナンス情報
  • 各種ログ機能(エラーのみ)
  • 表示灯(7色対応)
}}, {img_and_text={img={loading=lazy, size_type=auto, src=}}, link={link={no_follow=false, open_in_new_tab=false, url={content_id=null, href=, type=EXTERNAL}}}, title=オプション, two_column={left=
  • 製品チャック追加 2〜8回路
  • 吸着エゼクタ追加 2〜4回路
  • 真空破壊付き吸着エゼクタ追加 1〜8回路
  • チャックニッパ
  • TA待機ニッパ
  • 待機ニッパ寄せ付けバルブ
  • チャック回転機構
  • トラバースエンド支柱
  • コンベヤ信号
  • ストッカー信号
, right=
  • ワンタッチチャック機構
  • 圧力監視
  • エア吹き出し
  • USBフラッシュメモリ
  • エキゾーストクリーナー
  • 指定色
  • Euromap12 仕様
  • Euromap67 仕様
}}], module_id=88964192836}, css={}, child_css={}, id=module_16663320255057, name=module_16663320255057, type=module, order=29, label=見出し+画像+テキスト(仕様), smart_type=null, styles={}, module_id=88964192836}, module_166140871905214={body={cta=[], description=

超大型、1400〜2500ton、2プレート対応

, img={alt=取出ロボット|TRX-2800/3200Si|株式会社ハーモ, height=1139, loading=lazy, max_height=1139, max_width=2500, size_type=auto_custom_max, src=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/products2022/TRX-3200Si%20_mini.jpg, width=2500}, product_name=TRX-2800/3200Si, title=超大型仕様, title_small=トラバースタイプ サーボモータ駆動取出ロボット}, css={}, child_css={}, id=module_166140871905214, name=module_166140871905214, type=module, order=24, smart_type=null, styles={}}, module_166251967316512={body={cta=[e0e974c3-fbcf-4a96-b4c9-154d57364f89, ae30059c-76ca-49ef-a35b-ab1081652f1c, bf24a599-caa2-4808-add3-b966820771b2], module_id=84164376927}, css={}, child_css={}, id=module_166251967316512, name=module_166251967316512, type=module, order=34, label=製品情報CTA, smart_type=null, styles={}, module_id=84164376927, deleted_at=1680760216797}, module_16620856721946={body={column=2, card=[{img={size_type=auto, src=, alt=null, loading=lazy}, description=



取り出しロボットと成形周辺機器のトータルリンクによる良品不良品仕分け

}]}, css={}, child_css={}, id=module_16620856721946, name=module_16620856721946, type=module, order=10, label=マルチカラム, smart_type=null, styles={}, module_id=73667907918, deleted_at=1662086842862}}

製品仕様

[{item=[TRX-2800Si, TRX-3200Si], pdf_group=[{pdf=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/catalog/trx-2800-3200si.pdf, pdf_text=製品PDFはこちら}], product={}, rich_text=TRX-2800Si、TRX-3200Si, set={set20={set_item=[21.5, 21.5], set_title=最大所要電流(A)}, set10={set_item=[90(姿勢シリンダ2連・ラック&ピニオン駆動), 90(姿勢シリンダ2連・ラック&ピニオン駆動)], set_title=姿勢制御(°)}, set11={set_title=姿勢トルク(Nm)}, set12={set_item=[60, 60], set_title=最大可搬重量(kg)}, set13={set_item=[2 連(φ8mmチューブ), 2 連(φ8mmチューブ)], set_title=吸着回路(標準)}, set14={set_item=[2 連(φ4mmチューブ 2 本 / 回路), 2 連(φ4mmチューブ 2 本 / 回路)], set_title=製品チャック回路(標準)}, set15={set_item=[1 連(φ4mmチューブ 2 本 / 回路), 1 連(φ4mmチューブ 2 本 / 回路)], set_title=メインスプルグリップ回路}, set16={set_item=[三相 AC200V-220V ± 10%(50Hz/60Hz), 三相 AC200V-220V ± 10%(50Hz/60Hz)], set_title=電源(V)}, check=true, set17={set_title=制御方式}, set18={set_item=[4000, 4000], set_title=最大消費電力(W)}, set19={set_item=[6400, 6400], set_title=電源設備容量(VA)}, set1={set_item=[3 段昇降, 3 段昇降], set_title=上下軸}, set2={set_item=[4110(4610)(5110)(5610), 4110(4610)(5110)(5610)], set_title=X 軸(トラバース)(標準)(mm)}, set3={set_item=[2000(2500), 2000(2500)], set_title=Y 軸(キック)(標準)(mm)}, set4={set_item=[2800, 3160], set_title=Z 軸(メイン上下)(標準)(mm)}, set5={set_title=サブ前後ストローク(mm)}, set6={set_title=横走行ストローク(mm)}, set7={set_title=メイン待機位置(mm)}, set8={set_title=メイン最大前進位置(mm)}, set9={set_title=サブ最小寄せ付け位置(mm)}}}]
TRX-2800Si、TRX-3200Si
  TRX-2800Si TRX-3200Si
上下軸 3 段昇降 3 段昇降
X 軸(トラバース)(標準)(mm) 4110(4610)(5110)(5610) 4110(4610)(5110)(5610)
Y 軸(キック)(標準)(mm) 2000(2500) 2000(2500)
Z 軸(メイン上下)(標準)(mm) 2800 3160
姿勢制御(°) 90(姿勢シリンダ2連・ラック&ピニオン駆動) 90(姿勢シリンダ2連・ラック&ピニオン駆動)
最大可搬重量(kg) 60 60
吸着回路(標準) 2 連(φ8mmチューブ) 2 連(φ8mmチューブ)
製品チャック回路(標準) 2 連(φ4mmチューブ 2 本 / 回路) 2 連(φ4mmチューブ 2 本 / 回路)
メインスプルグリップ回路 1 連(φ4mmチューブ 2 本 / 回路) 1 連(φ4mmチューブ 2 本 / 回路)
電源(V) 三相 AC200V-220V ± 10%(50Hz/60Hz) 三相 AC200V-220V ± 10%(50Hz/60Hz)
最大消費電力(W) 4000 4000
電源設備容量(VA) 6400 6400
最大所要電流(A) 21.5 21.5
  TRX-2800Si TRX-3200Si

標準仕様

  • 製品チャック1回路
  • 吸着エゼクタ1回路
  • メインスプルチャック1回路
  • 多数個置き(4ポイント)
  • パレタイズ機能
  • 行き姿勢制御
  • 待機位置
  • 移動側/固定側切替
  • パス動作(サイクル短縮機能)
  • 段取り替え位置設定
  • 部品落下監視機能
  • 成形不良自動排出
  • 初期不良排出カウンタ
  • サンプリング動作
  • 自動運転中位置微調整機能
  • アンダーカット動作3点
  • 製品・スプル型内解放
  • ステップ確認運転
  • 内部金型メモリ
  • 言語切替機能(5ヶ国語)
  • スマートプログラム
  • スクリーンカスタマイズ
  • パスワード設定
  • 教示便利機能(教示送り機能、ポイント停止機能、数値設定機能)
  • 生産終了自動OFF
  • バックライト消灯機能
  • メンテナンス情報
  • 各種ログ機能(エラーのみ)
  • 表示灯(7色対応)

オプション

  • 製品チャック追加 2〜8回路
  • 吸着エゼクタ追加 2〜4回路
  • 真空破壊付き吸着エゼクタ追加 1〜8回路
  • チャックニッパ
  • TA待機ニッパ
  • 待機ニッパ寄せ付けバルブ
  • チャック回転機構
  • トラバースエンド支柱
  • コンベヤ信号
  • ストッカー信号
  • ワンタッチチャック機構
  • 圧力監視
  • エア吹き出し
  • USBフラッシュメモリ
  • エキゾーストクリーナー
  • 指定色
  • Euromap12 仕様
  • Euromap67 仕様
