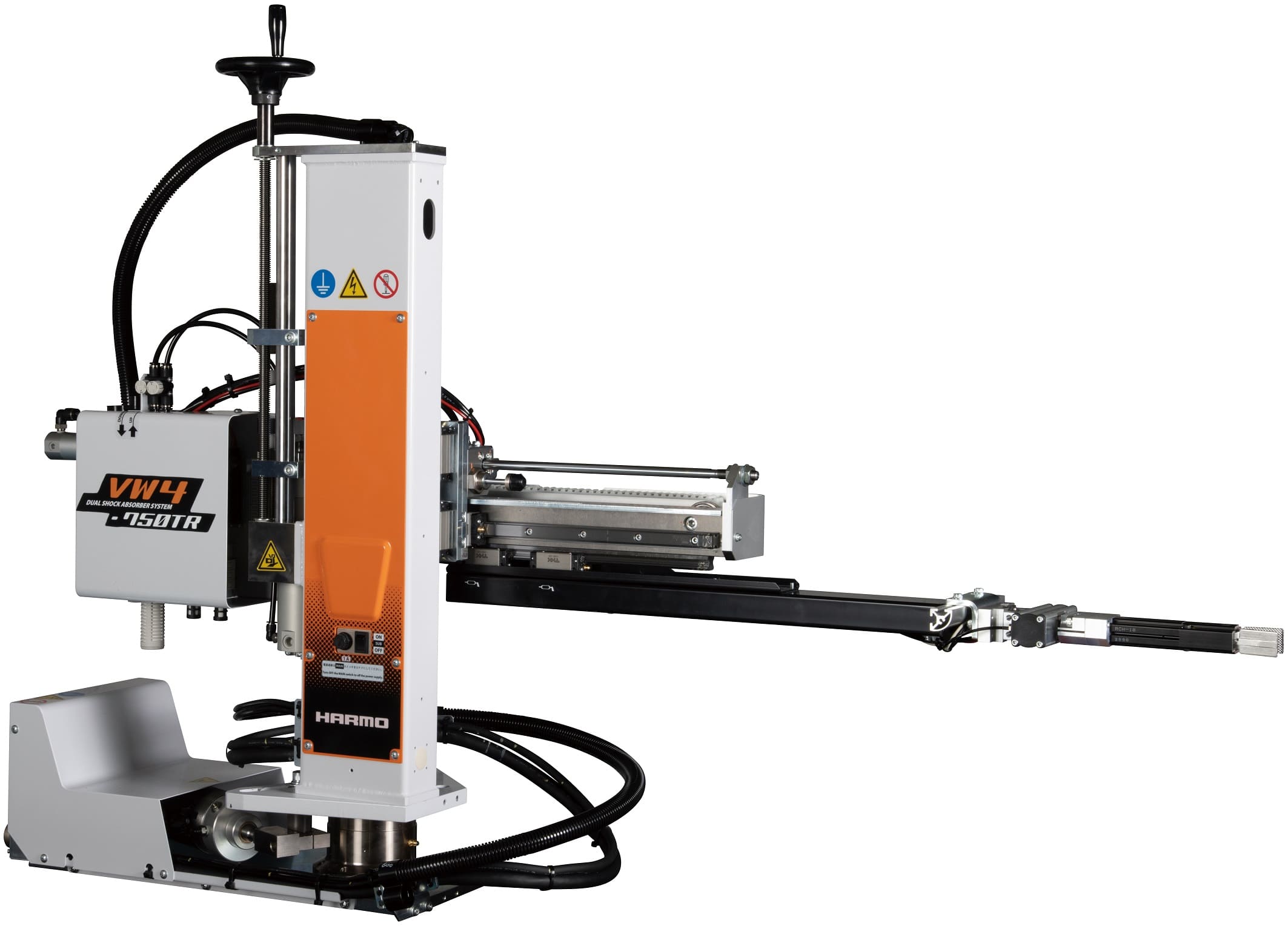

竪型射出成形機用取出ロボット|Vシリーズ

エア駆動タイプ

VW4-500TR/750TR/1000TR

エア駆動タイプ、150ton以下

取出ロボット|VW4-500TR/750TR/1000TR|株式会社ハーモ

竪型射出成形機用取出ロボット

VW4-500TR/750TR/1000TR

エア駆動タイプ、対象成形機150ton以下

  対象成形機
(ton)
可搬重量 特徴1
VW4-500TR 150ton以下 1 本体回転あり
VW4-750TR 150ton以下 1 本体回転あり
VW4-1000TR 150ton以下 1 本体回転あり

可搬重量

1kg

対応コントローラ

HRS-34

金型メモリ50型対応

  • 手になじみやすく、コンパクトな樹脂製ペンダント
  • 画面は視認性に優れ、言語にこだわらないグラフィカルなアイコンで多彩に表示
  • 取替えタイプの操作部メンブレンシート採用により4ヶ国語(日、英、中、韓)の選択が可能
  • メモリバックアップ電池レス
  • データはEEPROMで保持
  • 金型メモリ50型対応
  • ユーザープログラムとして、編集機能を標準設備。各動作間に出力ポート、入出力条件、タイマーを組み合わせできます。(最大追加ステップ数は21)
HRS34

取出ロボットの資料ダウンロード

スイングタイプロボットと竪型射出成形機用取出ロボット

射出成形品の取出し工程は取出しタイムを短縮することで、1ショットのサイクルタイムが大きく変わります。サイクルタイムや段取り時間の短縮、さらに耐久性やメンテナンス性にも着目しているハーモの取出ロボットのPDF資料です。

こんな方におすすめの資料です

  • 射出成形品の取出しタイムを短縮したい
  • 段取りを効率化したい
  • 長く使える取出ロボットを探している
  • メンテナンスが簡単な取出ロボットを探している
スイングタイプロボットと竪型射出成形機用取出ロボット
{module_16663313099924={body={cat=[{item=[VW4-500TR, VW4-750TR, VW4-1000TR], pdf_group=[{pdf=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/catalog/VW4-JPN_ENG.pdf, pdf_text=製品PDFはこちら}], product=[{product_item=[1A(ヒューズ), 1A(ヒューズ), 1A(ヒューズ)], product_name=ブレーカ(A)}], rich_text=, set={set20={set_item=[0.09, 0.09, 0.09], set_title=最大所要電流(A)}, set10={set_item=[180, 180, 180], set_title=姿勢制御(°)}, set11={set_item=[272~527, 272~527, 272~527], set_title=チャック待機位置上下調節(mm)}, set12={set_item=[1, 1, 1], set_title=最大可搬製品質量(kg)}, set13={set_item=[62, 64, 67], set_title=本体総質量(kg)}, set14={set_title=横幅×奥行×全高(mm)}, set15={set_item=[0.5, 0.5, 0.5], set_title=常用空気圧力(MPa)}, set16={set_item=[9.3, 10.3, 12.5], set_title=エア消費量(ℓ/cyc[ANR])}, check=true, set17={set_item=[単相 AC200 50Hz/60Hz, 単相 AC200 50Hz/60Hz, 単相 AC200 50Hz/60Hz], set_title=電源(V)}, set18={set_item=[

17.5

,

17.5

,

17.5

], set_title=最大消費電力(W)}, set19={set_item=[18, 18, 18], set_title=電源設備容量(VA)}, set1={set_title=対象成形機(ton)}, set2={set_title=メイン上下ストローク(mm)}, set3={set_title=サブ上下ストローク(mm)}, set4={set_item=[500, 750, 1000], set_title=メイン前後ストローク(mm)}, set5={set_item=[100, 100, 100], set_title=引き抜きストローク(mm)}, set6={set_title=横走行ストローク(mm)}, set7={set_title=メイン待機位置(mm)}, set8={set_title=メイン最大前進位置(mm)}, set9={set_item=[50~90, 50~90, 50~90], set_title=旋回角度(°)}}, sub_title=VW4-500TR、VW4-750TR、VW4-1000TR}], module_id=88964301411, rich_textarea=注)エア消費量は、標準仕様機の数値です。吸着エゼクタ等を使用したときは、エア消費量は加算されます。}, css={}, child_css={}, id=module_16663313099924, name=module_16663313099924, type=module, order=28, label=製品区分(仕様), smart_type=null, styles={}, module_id=88964301411}, module_16626880577173={body={list=[竪型射出成形機用, エア駆動タイプ, 150ton以下, Vシリーズ, 取り出しロボット]}, css={}, child_css={}, id=module_16626880577173, name=module_16626880577173, type=module, order=23, smart_type=null, styles={}}, module_16626181365475={body={module_id=84294488095, tag={id=86755494173, name=Vシリーズ(竪型射出成形機用), slug=vシリーズ竪型射出成形機用}}, css={}, child_css={}, id=module_16626181365475, name=module_16626181365475, type=module, order=33, label=製品情報リンク, smart_type=null, styles={}, module_id=84294488095}, module_166244587591913={body={group=[{img_and_text={description=
  • 手になじみやすく、コンパクトな樹脂製ペンダント
  • 画面は視認性に優れ、言語にこだわらないグラフィカルなアイコンで多彩に表示
  • 取替えタイプの操作部メンブレンシート採用により4ヶ国語(日、英、中、韓)の選択が可能
  • メモリバックアップ電池レス
  • データはEEPROMで保持
  • 金型メモリ50型対応
  • ユーザープログラムとして、編集機能を標準設備。各動作間に出力ポート、入出力条件、タイマーを組み合わせできます。(最大追加ステップ数は21)
, img={alt=HRS34, height=300, max_height=300, max_width=300, src=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/products2022/HRS34.jpg, width=300}}, link={link={no_follow=false, open_in_new_tab=true, url={content_id=null, href=https://www.injection-molding.jp/document/automate-the-packaging-process, type=EXTERNAL}}, link_text=}, title=対応コントローラ, title_mid=HRS-34, title_sm=金型メモリ50型対応}, {img_and_text={description=

射出成形品の取出し工程は取出しタイムを短縮することで、1ショットのサイクルタイムが大きく変わります。サイクルタイムや段取り時間の短縮、さらに耐久性やメンテナンス性にも着目しているハーモの取出ロボットのPDF資料です。

こんな方におすすめの資料です

  • 射出成形品の取出しタイムを短縮したい
  • 段取りを効率化したい
  • 長く使える取出ロボットを探している
  • メンテナンスが簡単な取出ロボットを探している
, img={alt=スイングタイプロボットと竪型射出成形機用取出ロボット, height=720, loading=lazy, max_height=720, max_width=1280, size_type=auto, src=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/ogp/%E3%82%B9%E3%82%A4%E3%83%B3%E3%82%AF%E3%82%99%E3%82%BF%E3%82%A4%E3%83%95%E3%82%9A%E3%83%AD%E3%83%9B%E3%82%99%E3%83%83%E3%83%88%E3%81%A8%E7%AB%AA%E5%9E%8B%E5%B0%84%E5%87%BA%E6%88%90%E5%BD%A2%E6%A9%9F%E7%94%A8%E5%8F%96%E5%87%BA%E3%83%AD%E3%83%9B%E3%82%99%E3%83%83%E3%83%88.png, width=1280}}, link={link={no_follow=false, open_in_new_tab=true, url={content_id=null, href=https://www.injection-molding.jp/document/swing-type-robot, type=EXTERNAL}}, link_text=資料をダウンロードする}, title=取出ロボットの資料ダウンロード, title_mid=スイングタイプロボットと竪型射出成形機用取出ロボット}]}, css={}, child_css={}, id=module_166244587591913, name=module_166244587591913, type=module, order=27, smart_type=null, styles={}}, module_16619243854505={body={cat=[{item=[対象成形機
(ton), 可搬重量, 特徴1], product=[{product_item=[150ton以下, 1, 本体回転あり], product_name=VW4-500TR}, {product_item=[150ton以下, 1, 本体回転あり], product_name=VW4-750TR}, {product_item=[150ton以下, 1, 本体回転あり], product_name=VW4-1000TR}], sub_title=}], rich_textarea=

VW4-500TR/750TR/1000TR

エア駆動タイプ、対象成形機150ton以下

, title=竪型射出成形機用取出ロボット}, css={}, child_css={}, id=module_16619243854505, name=module_16619243854505, type=module, order=25, smart_type=null, styles={}}, module_16620854806895={body={group=[], richtext_area=

可搬重量

1kg

, title=}, css={}, child_css={}, id=module_16620854806895, name=module_16620854806895, type=module, order=26, smart_type=null, styles={}}, module_16663320255057={body={group=[{img_and_text={img={loading=lazy, size_type=auto, src=}}, link={link={no_follow=false, open_in_new_tab=false, url={content_id=null, href=, type=EXTERNAL}}}, title=標準仕様, two_column={left=
  • カウンタ(良品数、不良品数)
  • 姿勢制御動作
  • 回転待機動作
  • 不良品排出動作
}}, {img_and_text={img={loading=lazy, size_type=auto, src=}}, link={link={no_follow=false, open_in_new_tab=false, url={content_id=null, href=, type=EXTERNAL}}}, title=オプション, two_column={left=
  • 前後軸ストロークの延⻑
  • メイン配管の追加
  • ⽚側ソレノイドバルブの追加
  • 吸着回路の追加
  • スプル帰り放し動作の追加
  • チャックニッパ回路の追加
  • ⼀次圧⼆次圧ニッパ回路の追加
  • エアー吹き出し動作の追加
  • 外部製品確認 ・コンベヤ信号
  • チャック部(RCH-16→RCH-10L)
, right=
  • エアー排気エキゾーストクリーナー
  • 指定⾊
  • 上下アームの+100 延⻑
  • ストッパー、クランプレバー式
  • 後退側アブソーバーの追加
  • 残圧解除⽤⼿動バルブの追加
  • 成形機 I/F ケーブルの延⻑ L=6000/10000
  • プログラムコピー(⼩型 HRS)
  • Euromap12 仕様
  • Euromap67 仕様
}}], module_id=88964192836}, css={}, child_css={}, id=module_16663320255057, name=module_16663320255057, type=module, order=29, label=見出し+画像+テキスト(仕様), smart_type=null, styles={}, module_id=88964192836}, module_166140871905214={body={cta=[], description=

エア駆動タイプ、150ton以下

, img={alt=取出ロボット|VW4-500TR/750TR/1000TR|株式会社ハーモ, height=1529, loading=lazy, max_height=1529, max_width=2126, size_type=auto_custom_max, src=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/products2022/VW4-750TR_mini.jpg, width=2126}, product_name=VW4-500TR/750TR/1000TR, title=エア駆動タイプ, title_small=竪型射出成形機用取出ロボット|Vシリーズ}, css={}, child_css={}, id=module_166140871905214, name=module_166140871905214, type=module, order=24, smart_type=null, styles={}}, module_166251967316512={body={cta=[e0e974c3-fbcf-4a96-b4c9-154d57364f89, ae30059c-76ca-49ef-a35b-ab1081652f1c, bf24a599-caa2-4808-add3-b966820771b2], module_id=84164376927}, css={}, child_css={}, id=module_166251967316512, name=module_166251967316512, type=module, order=35, label=製品情報CTA, smart_type=null, styles={}, module_id=84164376927, deleted_at=1680760754998}, module_16620856721946={body={column=2, card=[{img={size_type=auto, src=, alt=null, loading=lazy}, description=



取り出しロボットと成形周辺機器のトータルリンクによる良品不良品仕分け

}]}, css={}, child_css={}, id=module_16620856721946, name=module_16620856721946, type=module, order=10, label=マルチカラム, smart_type=null, styles={}, module_id=73667907918, deleted_at=1662086842862}}

製品仕様

[{item=[VW4-500TR, VW4-750TR, VW4-1000TR], pdf_group=[{pdf=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/catalog/VW4-JPN_ENG.pdf, pdf_text=製品PDFはこちら}], product=[{product_item=[1A(ヒューズ), 1A(ヒューズ), 1A(ヒューズ)], product_name=ブレーカ(A)}], rich_text=, set={set20={set_item=[0.09, 0.09, 0.09], set_title=最大所要電流(A)}, set10={set_item=[180, 180, 180], set_title=姿勢制御(°)}, set11={set_item=[272~527, 272~527, 272~527], set_title=チャック待機位置上下調節(mm)}, set12={set_item=[1, 1, 1], set_title=最大可搬製品質量(kg)}, set13={set_item=[62, 64, 67], set_title=本体総質量(kg)}, set14={set_title=横幅×奥行×全高(mm)}, set15={set_item=[0.5, 0.5, 0.5], set_title=常用空気圧力(MPa)}, set16={set_item=[9.3, 10.3, 12.5], set_title=エア消費量(ℓ/cyc[ANR])}, check=true, set17={set_item=[単相 AC200 50Hz/60Hz, 単相 AC200 50Hz/60Hz, 単相 AC200 50Hz/60Hz], set_title=電源(V)}, set18={set_item=[

17.5

,

17.5

,

17.5

], set_title=最大消費電力(W)}, set19={set_item=[18, 18, 18], set_title=電源設備容量(VA)}, set1={set_title=対象成形機(ton)}, set2={set_title=メイン上下ストローク(mm)}, set3={set_title=サブ上下ストローク(mm)}, set4={set_item=[500, 750, 1000], set_title=メイン前後ストローク(mm)}, set5={set_item=[100, 100, 100], set_title=引き抜きストローク(mm)}, set6={set_title=横走行ストローク(mm)}, set7={set_title=メイン待機位置(mm)}, set8={set_title=メイン最大前進位置(mm)}, set9={set_item=[50~90, 50~90, 50~90], set_title=旋回角度(°)}}, sub_title=VW4-500TR、VW4-750TR、VW4-1000TR}]

VW4-500TR、VW4-750TR、VW4-1000TR

  VW4-500TR VW4-750TR VW4-1000TR
メイン前後ストローク(mm) 500 750 1000
引き抜きストローク(mm) 100 100 100
旋回角度(°) 50~90 50~90 50~90
姿勢制御(°) 180 180 180
チャック待機位置上下調節(mm) 272~527 272~527 272~527
最大可搬製品質量(kg) 1 1 1
本体総質量(kg) 62 64 67
常用空気圧力(MPa) 0.5 0.5 0.5
エア消費量(ℓ/cyc[ANR]) 9.3 10.3 12.5
電源(V) 単相 AC200 50Hz/60Hz 単相 AC200 50Hz/60Hz 単相 AC200 50Hz/60Hz
最大消費電力(W) 17.5 17.5 17.5
電源設備容量(VA) 18 18 18
最大所要電流(A) 0.09 0.09 0.09
ブレーカ(A) 1A(ヒューズ) 1A(ヒューズ) 1A(ヒューズ)
  VW4-500TR VW4-750TR VW4-1000TR
注)エア消費量は、標準仕様機の数値です。吸着エゼクタ等を使用したときは、エア消費量は加算されます。

標準仕様

  • カウンタ(良品数、不良品数)
  • 姿勢制御動作
  • 回転待機動作
  • 不良品排出動作

オプション

  • 前後軸ストロークの延⻑
  • メイン配管の追加
  • ⽚側ソレノイドバルブの追加
  • 吸着回路の追加
  • スプル帰り放し動作の追加
  • チャックニッパ回路の追加
  • ⼀次圧⼆次圧ニッパ回路の追加
  • エアー吹き出し動作の追加
  • 外部製品確認 ・コンベヤ信号
  • チャック部(RCH-16→RCH-10L)
  • エアー排気エキゾーストクリーナー
  • 指定⾊
  • 上下アームの+100 延⻑
  • ストッパー、クランプレバー式
  • 後退側アブソーバーの追加
  • 残圧解除⽤⼿動バルブの追加
  • 成形機 I/F ケーブルの延⻑ L=6000/10000
  • プログラムコピー(⼩型 HRS)
  • Euromap12 仕様
  • Euromap67 仕様
