チャック用アタッチメント

ホルダーA7タイプ

トラバースタイプ用

問い合わせをする

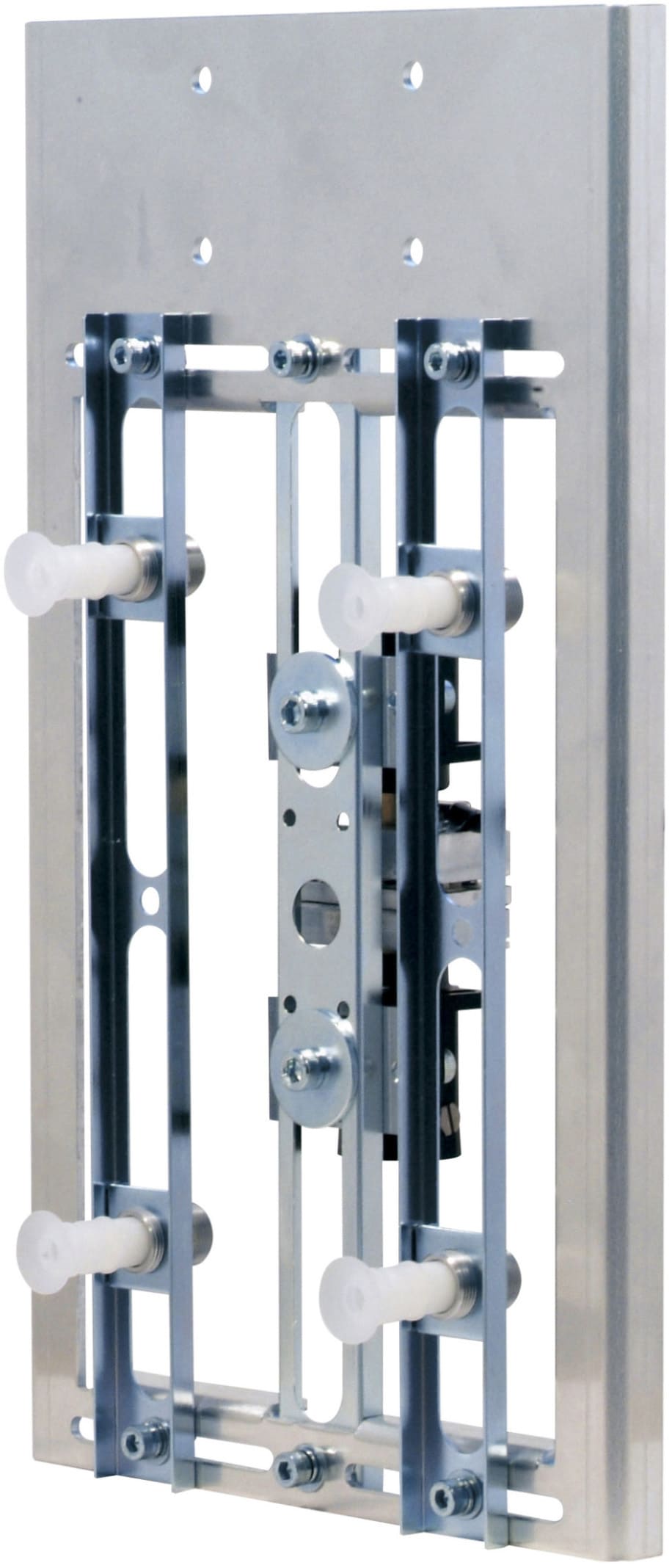

A6A7タイプ_MCY-2015使用例

ホルダーA7タイプ|トラバースタイプ用

  • 縦長成形品2個~4個取り用
  • スライドレール対応
  • A6の延長タイプ

用途のタイプ

吸着

吸着パットのアイコン|株式会社ハーモ
吸着パット
スライド(吸着)金具のアイコン|株式会社ハーモ
スライド(吸着)金具
用途 サイドゲート製品の取出し
対応アタッチメント
  • 吸着パット
  • スライド(吸着)金具
使用点数 2、4、8

吸引

樹脂製大流量エア吸引(ブロー)装置のアイコン|株式会社ハーモ
樹脂製大流量エア吸引(ブロー)装置
用途 サイドゲート製品の取出し
対応アタッチメント 樹脂製大流量エア吸引(ブロー)装置
使用点数 2、4、8

掴む

ミニシリンダのアイコン|株式会社ハーモ
ミニシリンダ
RCH取出機用ツメ レバーチャックのアイコン|株式会社ハーモ
RCH取出機用ツメ
レバーチャックのアイコン|株式会社ハーモ
レバーチャック
用途 サイドゲート製品の取出し
対応アタッチメント
  • ミニシリンダ
  • RCH取出機用ツメ
  • レバーチャック
使用点数 2、4、8

「吸着」&「掴む」

吸着パットのアイコン|株式会社ハーモ
吸着パット
スライドレ金具のアイコン|株式会社ハーモ
スライド(吸着)金具
ミニシリンダのアイコン|株式会社ハーモ
ミニシリンダ
RCH取出機用ツメ レバーチャックのアイコン|株式会社ハーモ
RCH取出機用ツメ
レバーチャックのアイコン|株式会社ハーモ
レバーチャック
用途 サブマリンゲート製品の取出し
対応アタッチメント
  • 吸着パット
  • スライド(吸着)金具
  • ミニシリンダ
  • RCH取出機用ツメ
  • レバーチャック
使用点数 2、4、8

「吸引」&「掴む」

樹脂製大流量エア吸引(ブロー)装置のアイコン|株式会社ハーモ
エア吸引(ブロー)装置
ミニシリンダのアイコン|株式会社ハーモ
ミニシリンダ
RCH取出機用ツメ レバーチャックのアイコン|株式会社ハーモ
RCH取出機用ツメ
レバーチャックのアイコン|株式会社ハーモ
レバーチャック
用途 サブマリンゲート製品の取出し
対応アタッチメント
  • エア吸引(ブロー)装置
  • ミニシリンダ
  • RCH取出機用ツメ
  • レバーチャック
使用点数 2、4、8

吸着&掴む&切る

吸着パットのアイコン|株式会社ハーモ
吸着パット
スライドレ金具のアイコン|株式会社ハーモ
スライド(吸着)金具
ミニシリンダのアイコン|株式会社ハーモ
ミニシリンダ
RCH取出機用ツメ レバーチャックのアイコン|株式会社ハーモ
RCH取出機用ツメ
レバーチャックのアイコン|株式会社ハーモ
レバーチャック
エアニッパ のアイコン|株式会社ハーモ
エアニッパ
用途 サイドゲート製品の取出しとゲートカット
対応アタッチメント
  • 吸着パット
  • スライド(吸着)金具
  • ミニシリンダ
  • RCH取出機用ツメ
  • レバーチャック
  • エアニッパ
使用点数 2、4、8

製品構成

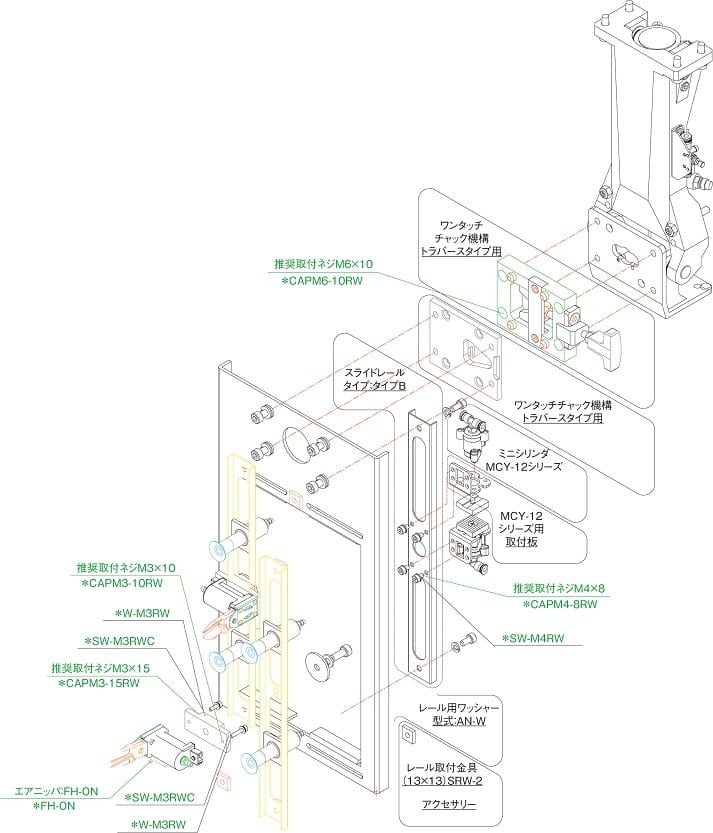

エアニッパ:FH-0N使用編

di-FH-0N-use2021 (1)

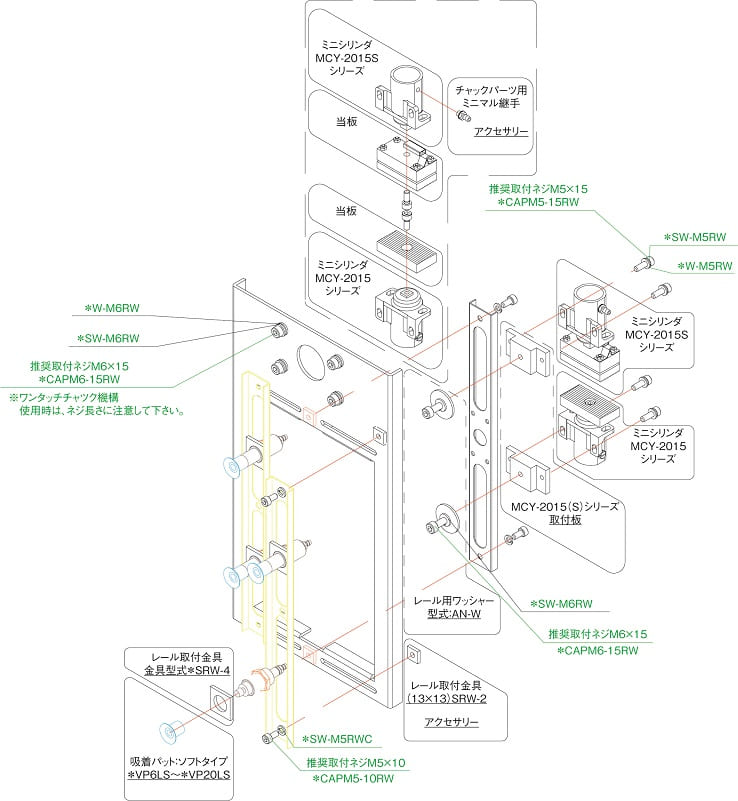

ミニシリンダ:MCY-2015(S)使用編

di-MCY-2015S-use-2021 (1)

オプション機能

マニホールド

元圧エアを各供給先へ振り分ける分配機です。

4連~8連までご用意しています

pic_holder_06-mini

ニッパアジャスタツール

段取り時間を1/3に短縮(当社比)



待機ニッパ枠に「ワンタッチ機構」を採用。段取り時間の短縮に貢献します。



30秒で取付完了。「θ方向のずれ」にも対応



ニッパ枠に「角度調整機構」を採用し、30秒で取付が完了します。また、金型設置時に発生する「θ方向のずれ」に対して、ニッパ枠で角度調整が可能です。
(最大±5°の範囲で調整可能)





製品ページを見る



ニッパアジャスタツールの種類 (1)

ワンタッチアタッチメント

金型交換に伴うチャック板交換の段取り時間を大幅に短縮します。



  • ホルダー(取出機側)
  • アタッチメント(チャック板側)
  • ワンタッチアタッチメント (セット)



製品ページを見る



ミニシリンダ|ワンタッチアタッチメント|アタッチメント セット|株式会社ハーモ

スライドレール

スライドレールもタイプAからタイプDまで各種取り揃えています。



製品ページを見る



スライドレール|株式会社ハーモ (1)
