はじめに
射出成形の品質ばらつきは工場長や生産技術責任者にとって頭の痛い課題です。成形条件を一定に保っているはずなのに、外観ムラや寸法誤差が発生してしまう。こうした現象の背景には成形機だけでなく周辺機器や工程全体に潜む変動要因があります。
株式会社ハーモは国内唯一の射出成形周辺機器総合メーカーとして60年以上の実績を持ち、成形現場の品質安定化を支援してきました。
このガイドでは「射出成形の品質ばらつき」の根本原因を工程全体から整理します。その上で、安定生産を実現するための具体策をご紹介します。
射出成形の品質ばらつき対策
１. 品質ばらつきの原因
品質ばらつきの原因は成形条件だけでなく、乾燥・材料供給・取出し・搬送まで工程全体に存在する。
2. 4M変動の管理と可視化
4M変動（Man・Machine・Material・Method）の管理と可視化が安定生産の基盤となる。
3. 乾燥不足によるシルバーストリーク
乾燥不足によるシルバーストリークは除湿乾燥機の導入で不良率を大幅に低減できる。
4. 周辺機器の一括管理が重要
ハーモのトータルリンクは周辺機器を一括管理し、ヒューマンエラーによる品質変動を防止する。また、周辺機器の異常監視と自動選別により、不良品流出を未然に防ぎ歩留まりを向上させる。
1. 射出成形の品質ばらつきとは何か
品質ばらつきとは同じ金型・同じ成形条件で生産しているにもかかわらず、製品の寸法・外観・強度に差が生じる現象です。自動車部品のような高精度が求められる製品ではわずかなばらつきでも重大な品質問題につながります。
偶発的な変動と系統的な変動
ばらつきには大きく分けて2種類あります。1つは偶発的な変動で、もう1つは系統的な変動です。後者は見落とされがちですが、原因を特定すれば改善できるため、現場での原因分析が重要になります。
品質ばらつきが発生しやすい製品特性
透明部品や光学部品
外観品質が重視される透明部品や光学部品では、シルバーストリークやくもりが致命的な不良となります。また、寸法精度が求められるコネクタ部品や嵌合部品では、収縮率のばらつきが組み付け不良を引き起こします。
肉厚変化の大きい製品
肉厚変化の大きい製品や長い流動距離を持つ製品も品質ばらつきが発生しやすい傾向にあります。こうした製品では、成形条件の最適化だけでなく、前工程・後工程を含めた総合的な対策が必要です。
2. 品質ばらつきが発生する4つの根本原因
製造現場では「4M変動」という考え方で品質変動要因を整理します。Man（人）、Machine（設備）、Material（材料）、Method（方法）の4つの視点から、ばらつきの原因を特定していきましょう。
Man（人的要因）によるばらつき
作業者のスキル差や判断のばらつきは品質変動の大きな要因です。「周辺機器の設定温度を間違える」「起動順序を誤る」「成形条件の微調整にバラつきがある」など、ヒューマンエラーは日常的に発生しています。
ある成形工場ではオペレーターが一人で5台の成形機を担当しているケースがあります。このような状況では各機器への注意が分散し、異常の見落としや設定ミスが起きやすくなります。
Machine（設備要因）によるばらつき
成形機本体だけでなく、周辺機器の状態も品質に大きく影響します。金型温調機の温度や媒体流量の異常、乾燥機のヒーター不良や乾燥能力低下、材料供給装置の輸送むらなど、見えにくい設備異常が品質変動を引き起こします。
特に注意が必要なのは設定温度と実温度のズレです。パネル表示が80℃を示していても、ヒーターの断線やフィルターの目詰まりにより実際の温度が不足しているケースがあります。定期的な実測点検が品質安定化の近道です。
Material（材料要因）によるばらつき
樹脂材料の乾燥不足はシルバーストリークやボイド、強度低下の原因となります。PA（ナイロン）やPC（ポリカーボネート）などの吸湿性樹脂は特に注意が必要です。天気や湿度によって不良率が変化する場合、材料管理に課題があると考えられます。
材料ロット差も見落とされがちな要因です。同じグレードの樹脂でも、ロットによって流動性や収縮率に微妙な差があります。新しいロットを使用する際は、事前に試し打ちを行い、成形条件の微調整が必要かを確認することが大切です。
Method（方法要因）によるばらつき
成形条件の設定方法や段取り手順の標準化が不十分だと、作業者や時間帯によって品質が変動します。「ベテランがいないと良品が出ない」という状況は、方法の標準化が課題であることを示しています。
また、周辺機器ごとに個別の設定が必要な場合、設定漏れや入力ミスが発生しやすくなります。成形機に対して多種の周辺機器が存在する現代の成形ラインでは、一括管理の仕組みが品質安定化の鍵となります。
3. 乾燥不足による品質不良とその対策
乾燥不足は品質ばらつきの代表的な原因の一つです。樹脂に含まれる水分が成形時に気化し、シルバーストリークや気泡、くもりなどの外観不良を引き起こします。
乾燥不足が引き起こす具体的な不良
シルバーストリークは樹脂内で発生した水蒸気が金型内で引き伸ばされ、銀色の筋状の流動痕として表面に現れる現象です。成形品の外観を損なうだけでなく、塗装やインクの剥離原因にもなります。
PC、PBT、PETなどの加水分解しやすい樹脂では、シルバーストリークの発生は材料が劣化していることを意味します。外観不良だけでなく、機械特性の低下も併せて発生している可能性があります。
熱風乾燥機と除湿乾燥機の違い
熱風乾燥機は比較的シンプルな構造で導入しやすい一方、天気や湿度の影響を受けやすく、乾燥状態にばらつきが生じやすいという課題があります。高湿度の環境では十分な乾燥ができず、不良率が上昇することがあります。
一方、除湿乾燥機は露点を管理して徹底的に水分を除去するため、環境条件に左右されにくく、安定した乾燥状態を実現できます。ハーモの除湿乾燥機は、工具不要のメンテナンス設計により段取り替えの効率化も実現しています。
除湿乾燥機導入による改善事例

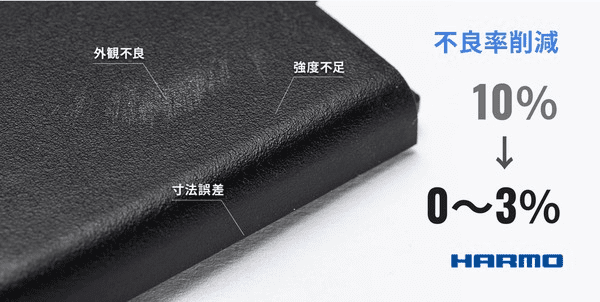

熱風乾燥機では湿度・乾燥が厳密に管理できず、成形不良が10％近く発生していたお客様がいらっしゃいました。除湿乾燥機に切り替えることで、徹底した湿度コントロールと乾燥により成形品質が安定し、不良率を0〜3％まで低減することができました。
短時間で成形可能な水分量まで除湿乾燥できるため、生産性向上にもつながります。乾燥不足による品質変動にお悩みの場合は、除湿乾燥機による改善事例をご参照ください。
4. 粉塵・微粉による外観不良と対策
樹脂材料に含まれる微粉（パウダー）も外観不良の原因となります。輸送時の摩擦や粉砕材の混合により発生した微粉が成形品表面に現れ、くもりや白点などの不良を引き起こします。
微粉が発生するメカニズム
ペレット状の樹脂材料はサイロからの搬送、配管内での輸送、ホッパーへの投入といった工程で互いにこすれ合い、微粉が発生します。また、リサイクル材（粉砕材）を使用する場合、粉砕時に発生した微粉が混入しやすくなります。
粉砕材の粒径が不均一な場合、計量時に空気を巻き込みやすく、シルバーストリークの原因にもなります。品質安定化のためには粉砕方式の選択も重要なポイントです。
粒断機による高品質な粉砕材の生成
ハーモの粒断機は独自のスイング・プレス・カット方式により、バージン材に近い均一な粒度でスプル・ランナーをカットします。従来の粉砕機と比較して粉の発生が大幅に抑えられ、リサイクル率向上と品質維持を両立できます。
粒断機は他社の粉砕機と比較して計量時間が平均で3.9秒短縮され、エラーが発生しない安定性を実現しています。均一な粒度は成形条件の安定にも寄与し、品質ばらつきの低減につながります。
ヘリカルホッパーによる微粉除去
除湿乾燥機に装着するヘリカルホッパーは、材料投入時に微粉を効率的に除去します。乾燥と同時に微粉除去ができるため、工程を増やすことなく外観品質の改善が可能です。
周辺機器の設定ミスとヒューマンエラー対策
成形機1台に対して、温調機、乾燥機、材料搬送機など多数の周辺機器が接続されています。これらを個別に設定・起動する従来の方式では設定ミスや起動忘れといったヒューマンエラーが発生しやすく、品質変動の原因となります。
よくあるヒューマンエラーの事例
金型温調機の設定温度間違え、乾燥機の起動忘れ、材料搬送機の輸送量設定ミスなど、周辺機器に関するヒューマンエラーは多岐にわたります。特に夜勤や少人数体制での操業時に発生しやすく、大量の不良品を生産してしまうリスクがあります。設定ミスによる不良発生は、現場の士気にも影響する深刻な課題です。
トータルリンクによる一括管理の実現
ハーモのトータルリンクは取出しロボットのコントローラーを中心に周辺機器と通信し、設定・起動・停止を一括で管理するシステムです。金型ごとの周辺機器設定条件を記憶させることで、ターンキーオペレーション（鍵を回すだけで生産準備完了）を実現します。
ヒューマンエラーによる品質変動を防止
予め設定された時間に、決められた周辺機器条件を「自動設定」「自動起動」「自動停止」することで、ヒューマンエラーによる品質変動を防止します。トータルリンクの詳細もご覧ください。
周辺機器異常の早期検知と不良流出防止
周辺機器の異常に起因する不良は作業者が気付きにくく、大量の不良品を流出させてしまうリスクがあります。異常を早期に検知し、自動で対処する仕組みが品質安定化には不可欠です。
見落とされやすい周辺機器異常
金型温調機の温度異常や媒体流量の低下、乾燥機のヒーター不良、材料搬送の異常など、周辺機器のトラブルは成形品の品質に直接影響します。しかし、成形機本体に比べて監視体制が手薄になりがちです。
これらの異常は、外観不良だけでなく、寸法ばらつきや強度低下の原因にもなります。異常発生から検知までの時間が長いほど、不良品の数が増加します。
リアルタイム監視と自動選別機能：トータルリンク
トータルリンクは成形中に各周辺機器が正常に作動しているかをリアルタイムで監視します。閾値を超えた異常を検知するとアラームで作業者に通知し、異常中に生産された可能性のある製品を自動で分別開放します。
この機能により、成形機を止めることなく不良品の流出を防止できます。周辺機器異常による製品寸法のばらつき、外観不良、製品強度のばらつきを低減し、歩留まり向上に貢献します。
データ蓄積によるトレーサビリティ確保：トータルリンク
トータルリンクは周辺機器の稼働状況データをロボットコントローラーに記録します。ロボット、周辺機器の異常履歴を100件まで時系列で表示でき、不良品発生時の原因追跡が可能になります。
周辺機器が正常に動作していたかどうかを後からトレースできるため、内部監査への対応やIATF16949などの品質マネジメントシステムへの適合にも役立ちます。
取出し・搬送工程におけるばらつき対策
成形品の取出しや搬送工程も、品質ばらつきに影響します。取出しタイミングのばらつき、搬送時の傷つき、静電気による異物付着など、後工程にも注意が必要です。
取出しロボットによる品質安定化
人手による取出しでは、タイミングにばらつきが生じ、成形条件の安定化が難しくなります。取出しロボットを導入することで、一定のタイミングで安定した取出しが可能になり、成形サイクルの安定化と品質向上につながります。
また、取出し時間の短縮により生産性も向上します。ハーモの取出しロボット は型締圧力15トンレベルから4,000トンレベルまで幅広くラインナップしており、お客様の設備に最適な機種を選択できます。
静電気対策の重要性：奪電機
成形品に静電気が帯電すると、異物の付着や成形品同士の反発・吸着が発生し、外観不良やパレタイズ不良の原因となります。特に乾燥した環境や、樹脂材料の種類によっては静電気の影響が顕著になります。
ハーモの奪電機（除電装置） は成形品の静電気を効果的に除去し、異物付着や製品トラブルを防止します。成形品の品質安定化において静電気対策は見落とされがちですが重要なポイントです。
材料供給の最適化による品質・コスト改善
材料供給の方法も品質とコストに影響します。供給量のばらつき、材料替え時の混合、成形終了時の無駄な廃棄など、改善の余地がある工程です。
最適材料輸送による無駄の削減：トータルリンク
成形終了時にホッパー内に残った材料をパージして廃棄することは、材料費のムダであると同時にCO2排出の原因にもなります。年間1.6トンものパージ団子を廃棄していた事例もあります。
トータルリンクの最適材料輸送機能は、成形終了に合わせて必要最小限の樹脂をホッパーへ供給するようロボットコントローラーが自動演算・制御します。これにより、無駄なパージ量を最小限に抑え、材料原価の低減とカーボンニュートラルへの貢献を両立します。
1バイ1方式による品質安定化
成形機一台ごとに粒断機を配置し、リターンをかける「1バイ1方式」は材料のトレーサビリティを確保しながらリサイクル率を向上させる方法です。オフラインでまとめて粉砕する方式と比較して、材料の混入リスクが低く、品質管理が容易になります。
段取り時間短縮と品質安定化の両立
段取り時間の短縮は生産性向上の重要なテーマですが、品質安定化とも深く関係しています。段取りのばらつきは品質のばらつきにつながるため、標準化と自動化が鍵となります。
周辺機器設定の自動化：トータルリンク
金型交換時に周辺機器を一台ずつ設定し直す作業は、時間がかかるだけでなく、設定ミスの原因にもなります。トータルリンクにより、金型ごとの設定条件を記憶・自動設定することで、段取り時間を大幅に短縮しながら、設定ミスによる品質不良を防止できます。
工具不要のメンテナンス設計：除湿乾燥機
ハーモの除湿乾燥機はメンテナンスに工具が不要な設計となっています。材料替えで発生する日常の掃除を簡単に行うことができ、段取り替えの効率化を実現します。清掃が容易であることは、異物混入による品質不良の防止にもつながります。
品質ばらつき対策に関するよくある質問
射出成形の品質ばらつきで最も多い原因は何ですか？
品質ばらつきの原因は複合的ですが、現場で多く見られるのは材料の乾燥不足と周辺機器の設定ミスです。ハーモの除湿乾燥機は徹底した湿度コントロールにより乾燥起因の不良を防止。また、トータルリンクは周辺機器の一括管理によりヒューマンエラーを防止します。
トータルリンクを導入するとどのような効果がありますか？
トータルリンクは周辺機器の設定・起動・停止を一括管理し、段取り時間の短縮、ヒューマンエラーの防止、異常の早期検知、不良品の自動選別を実現します。ハーモのトータルリンクは、品質向上・コスト削減・省人化を同時に達成する統合ソリューションです。
乾燥不足による不良はどのように改善できますか？
熱風乾燥機から除湿乾燥機への切り替えが効果的です。除湿乾燥機は露点管理により環境条件に左右されない安定した乾燥を実現します。ハーモの除湿乾燥機を導入したお客様では、不良率が10％から0〜3％に改善した事例があります。
粉砕材（リサイクル材）の使用で品質を安定させるにはどうすればよいですか？
粉砕材の粒度の均一性が品質安定の鍵です。ハーモの粒断機は独自のスイング・プレス・カット方式により、バージン材に近い均一な粒度を実現します。これにより、リサイクル率向上と品質維持を両立でき、計量時間の短縮と成形条件の安定にも貢献します。
自動車部品の品質要求（IATF16949）に対応するにはどうすればよいですか？
IATF16949が要求するムダの予防とばらつき低減には、工程全体の可視化と管理が必要です。ハーモのトータルリンクは周辺機器の稼働状況を記録し、異常履歴のトレーサビリティを確保します。不良発生時の原因追跡と内部監査への対応に役立ちます。
まとめ：品質ばらつき対策は工程全体で取り組む
射出成形の品質ばらつきを減らすためには、成形条件の最適化だけでなく、乾燥・材料供給・取出し・搬送まで工程全体を視野に入れた対策が必要です。4M変動を可視化し、管理することで、再現性のある安定生産を実現できます。
ハーモは国内唯一の射出成形周辺機器総合メーカーとして、取出しロボット・除湿乾燥機・粒断機・トータルリンクなど、成形ラインの課題解決に貢献する製品を幅広くラインナップしています。
品質ばらつきや外観ムラでお困りの企業様はお気軽にご相談ください。60年以上の実績と経験を活かし、お客様の現場に最適な改善案をご提案いたします。
